本文通過制作一個簡單的進度條，順便來了解一下“觸發事件”動作。

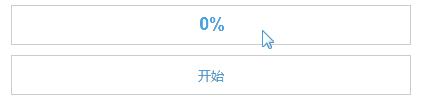

先看效果：

涉及知識點：

“設置尺寸”動作；

元件變量：Target；

元件屬性：height（元件高度）、width（元件寬度）；

數學函數：math.floor() – 返回小于或等于一個給定數字的最大整數 —— 算法；

了解“觸發事件”動作 —— 循環關鍵點；

了解“等待”動作 —— 與觖發動作結合使用才能有效循環；

了解動作執行的前提條件。

實現目标：

完成需求：點擊開始，進度條自動填充滿，并在此過程中不斷更新當前進度 – 百分比；

練習目的：通過使用“觸發事件”，完成自循環及停止循環。有别于常用的動态面闆循環機制。

難點：如果隻是自動充滿，那麽用一下設置尺寸，加一個動畫就可以搞定。但是這個百分比一直在變，就需要動一點點小心思了。

以下是具體步驟

1. 準備素材

三個矩形：

（1）背景框 – 命名為背景框

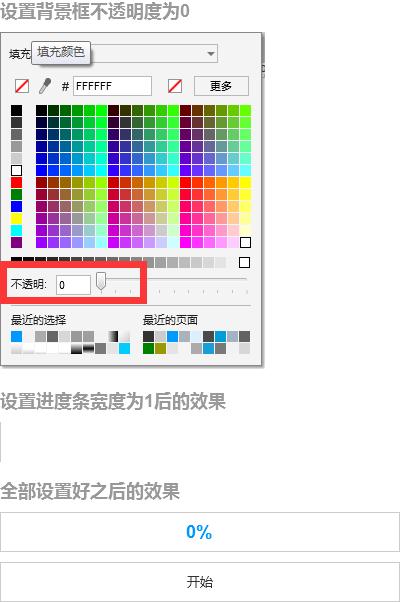

填充顔色：不透明度0（即全透明）—— 目的：底下的進度條變化時能看到 —— 重要；

元件寬高：400 * 40 —— 重要，但可自動設置；

元件層級：置于頂層（至少要保持在進度條的上面） —— 重要；

默認文字：0% —— 不重要，可無任何文字。後期動作執行之後會自動顯示；

文字大小、文字顔色、文字排版、線段等都不重要，可自動設置。

問題思考：為什麽填充顔色是全透明的，文字及邊框還可見呢？

怎麽設置能讓它們一起透明呢？

（2）進度條

填充顔色：與背景色不同即可 —— 此用例使用的是CCCCCC，可自行設置其他顔色 —— 重要；

元件寬高：1 * 40 —— 默認是進度是0，所以寬為0，但是axure元件寬高的最小值隻能到1，故此處是1。高不可大于背景框的高 —— 重要；

元件層級：置于底層（至少要保持在背景框的下面） —— 重要；

元件位置：等于背景框位置（左上角）；

不要放文字。

（3）開始按鈕

無特殊說明，可自行設置。用于交互動作（此處是點擊）。

也可以省去此元件，直接将交互動作放置于“背景框”，或者頁面載入時……

由到進度條為寬度1，與背景框的邊線重合了，故好像沒有進度條。

2. 動作設置

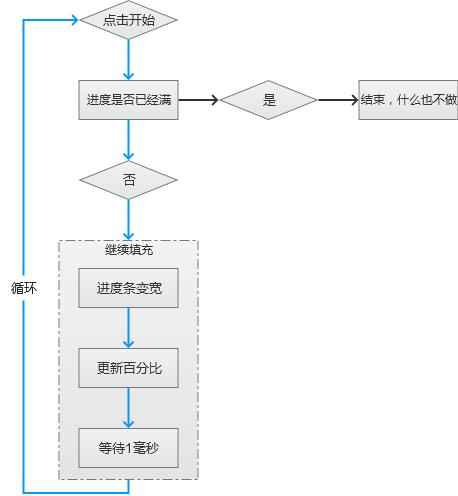

梳理一下進度條執行的邏輯，嘗試畫個流程圖。

翻譯成大白話就是：

如果進度條滿了，

就不執行（什麽都不做），如果沒滿就：

改變進度條的寬度；

更新百分比；

等待 1 毫秒。

再來一次 – 再執行一次“點擊開始”。

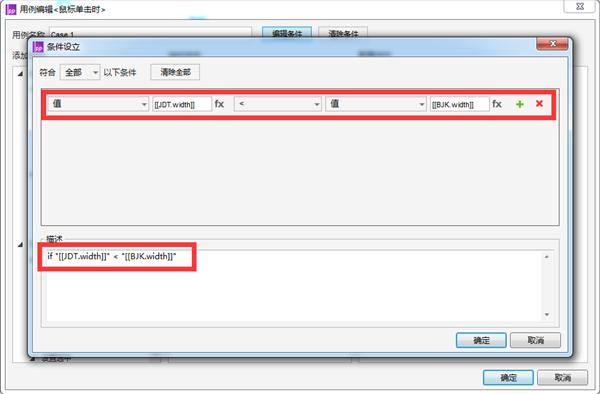

第 1 步：設置前置條件

示例中前置條件為：進度條的寬度小于背景框時。

此處用到了width屬性，元件的寬度。

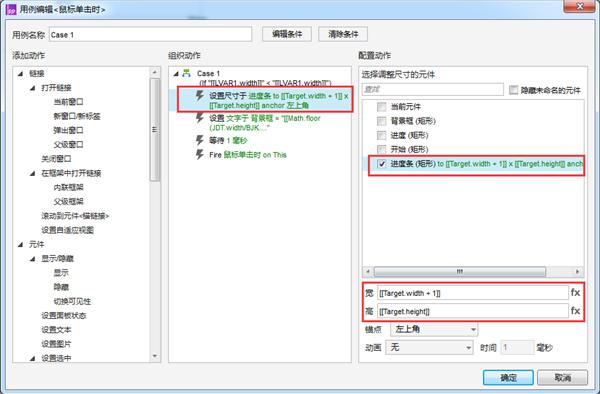

第 2 步：填充 —— 調整進度條的寬度

元件變量Target，是指目标元件（被動方），與之對應的是This（當前元件，主動方）。可以這樣理解，A和B打架，A打了B一巴掌，那麽A就是this（主動方），就是target（被動方）。所以，可以用Target、This變量節省設置一些局部變量。

此處用到了height屬性，元件的高度。兩個公式的意思：寬自增1，高不變。

使用常用變量有利于原型的遷移及變動。

思考一下：此處為什麽不直接用數字？

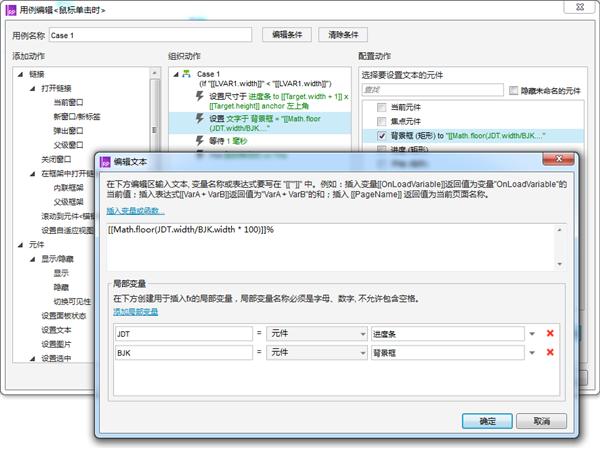

第 3 步：更新百分比

計算公式 —— 進度條寬度 除于 背景框寬度，再将該值轉換成百分值。

使用了math.floor()函數——[[Math.floor(JDT.width/BJK.width * 100)]]%

JDT.width/BJK.width —— 進度條寬度除于背景框寬度 的值，會帶有小數點；

* 100 —— 百分号前面的數值，所以要乘以100；

math.floor() —— 返回小于或等于一個給定數字的最大整數，去除小數點。

例如：math.floor(99.9)得出來的結果是99；

% —— 最後面的“%”純字符顯示，用于顯示。

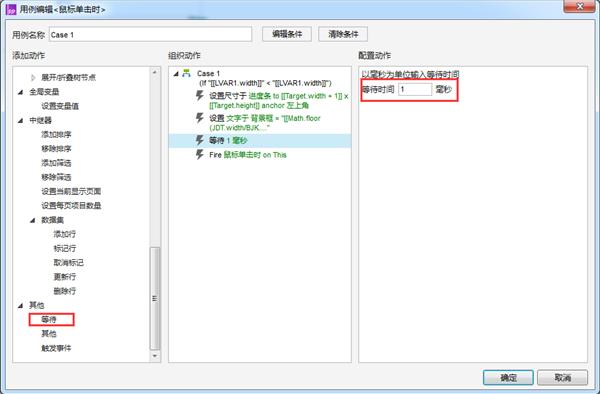

第 4 步：等待 1 毫秒

根據自己想要的效果，自行調整該值大小 —— 即等多久再執行一次，體現到循環的速度上面。切記一定要等待至少 1 毫秒，要不然循環會失敗。

注：不構成循環的情況，可以不用等待。

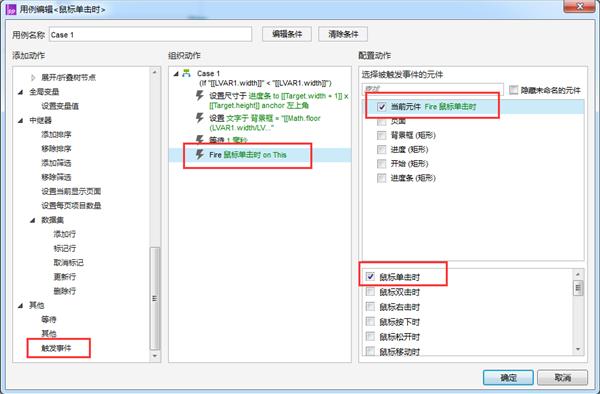

第 5 步：觸發事件

步驟：

選擇被觸發事件的元件 —— 此時是觸發自己，所以直接勾選當前元件；

配置被觸發的動作：要該元件做什麽？ —— 此時是要觸發該元件鼠标單擊動作（因為目前的方法都是配在該動作裏面）。至此，進度條交互效果全部完成，快去預覽看一下效果吧！

寫在後面

觸發事件功能，相當于是調用已有方法。

即，當N個元件都要使用某一個方法時，以前的辦法是，複制N份，後期調整一下非常不方便。若靈活使用觸發事件，節可以節省很多重複的步驟，同時維護起來也會更方便一些。

後期的教程中，将會看到更多的使用觸發事件的例子。

原型：普通進度條
