注：衆所周知，數據 HTTP 明文傳輸過程中，會遇到如劫持、篡改、監聽、竊取等一系列問題，解決這一問題的方法就是做 HTTPS 改造。





HTTPS 的作用是在會話層、表示層引入 TLS/SSL 握手協議，通過數據加密、解密方式，來應對數據明文傳輸過程中遇到的問題，保障數據的完整性、一緻性，為用戶帶來更安全的網絡體驗、更好的隐私保護。

然而，HTTPS 增加了 TLS/SSL 握手環節，再加上應用數據傳輸需要經過對稱加密，對性能提出了更大的挑戰。

作為一個好的架構，一定要均衡安全和性能兩方面，如果讓天秤向任何一方傾斜過多，都會影響最終的用戶體驗。

因此，為了兼顧安全與性能，蘇甯的全站 HTTPS 改造從 2015 年底開始進行，曆時一年多時間，主要做了系統 HTTPS 改造、HTTPS 性能優化和 HTTPS 灰度上線這三方面工作，讓用戶在 HTTPS 下訪問能夠獲得極緻體驗成為了可能。

全站 HTTPS 方案概述

蘇甯易購從 2015 年開始規劃做 HTTPS 相關的事情，當時可借鑒的資料非常少，電商類網站相關的 HTTPS 改造的詳盡案例更是難求。

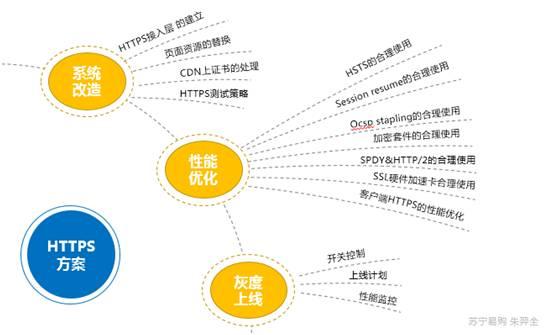

如下圖，是蘇甯易購全站的 HTTPS 方案：









如圖中所示，整個方案分三步構建，分别是系統改造、性能優化和灰度上線：

系統改造。原有系統想要支持 HTTPS，必須進行改造，首先要建立 HTTPS 接入層，也就是開通 443 端口，讓所有的應用系統支持 HTTPS 訪問。
在此基礎上做頁面資源替換，解決當一個 HTTPS 頁面出現 HTTP 請求時就會出現錯誤的問題。做完這兩件事，CDN 上證書的處理、HTTPS 測試方案等問題也就迎刃而解。
性能優化。做系統改造，增加兩次 TLS 握手，必然會對性能造成一定的開銷和損失，如何去彌補性能的損失，達到性能和安全兼顧呢？性能優化部分包含若幹優化點，下文會詳細展開。
灰度上線。這部分是時間花費最多的，HTTPS 一步步上線的過程中，踩坑最多，其中部分是前面沒有發現的問題。
這證明不能一次性将整個全站、全地區、全用戶一次性堆成 HTTPS，可以根據流量所處的運營商和城市及用戶級别去做灰度上線。
HTTPS 方案之系統改造篇

01、HTTPS 接入層定義

系統改造的頭等大事是開通 443 端口，成熟的網絡系統會包含 CDN、硬件負載均衡、應用防火牆、Web 服務器、應用服務器，最後到數據層。難道整個鏈路都要做 HTTPS？在每層都增加 SSL 握手消耗嗎？答案是否定的。

所以，應該盡早完成 SSL 握手，做 SSL 過程中首要考慮的是 HTTPS 接入層的定位。

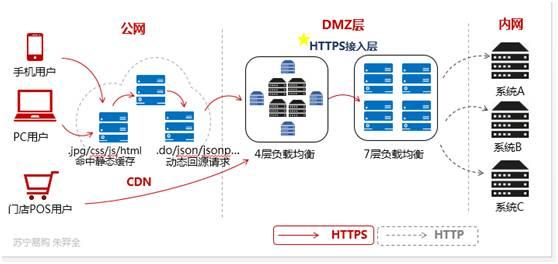

如下圖，是蘇甯易購架構中 HTTPS 接入層的位置：






如圖中所示，我們把 HTTPS 接入層放在 CDN 和應用系統之間，采用四層+七層負載均衡的架構。

四層負載并不處理 HTTPS 卸載，它的主要職責是做 TCP 的分發。在七層負載完成整個 SSL 握手，而後面應用系統走 80 端口，這樣就相當于完成了 HTTPS 整個卸載的過程。

這樣做的好處，一方面，系統應用層面不需要為 HTTPS 做任何調整；另一方面，将來所有 HTTPS 的調度、優化和配置都可以在接入層完成。

02、頁面資源替換

第一步，理解 Mixed Content

對于一個頁面而言，請求頁面的請求是用 HTTPS 加載，一旦內部頁面元素有 HTTP 的性質，這時 RFC 标準裏就會出現一個錯誤，叫 Mixed Content（混淆錯誤）。

所以，如果要加載一個安全的 HTTPS 頁面，就不應該在其中混淆 HTTP 請求。

第二步，// 替換 http://

用 // 替換 http://，這樣就可以讓頁面所有的元素做一個适配，去遵循原來的請求。

第三步，x-request-url 的定義和使用

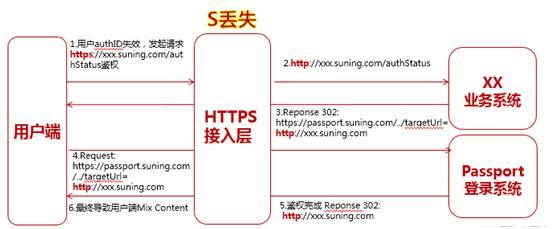

當然，我們在//替換過程中也遇到了一些坑。舉個例子，下圖是蘇甯易購單點登錄系統交互的過程：





如圖中所示，當用戶 authID 失效，發起請求 https://xxx.suning.com/authStatus 鑒權，接入層會對所有請求做卸載，地址就會變成 HTTP。

進入業務系統做鑒權的話，Reponse 302 就會跳轉到單點登錄系統。這時會将第二步的頁面記錄為原始頁面，返回到用戶端，用戶去請求單點登錄系統，單點登錄系統完成鑒權以後，再回跳時，是 HTTP 地址，最終導緻用戶端 MixContent。

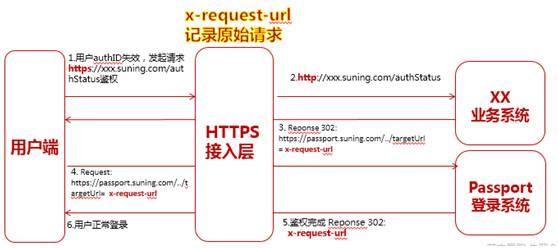

因此，我們引入 x-request-url 解決問題，如下圖：






所有原始請求協議都記錄在 x-request-url 中，如果業務系統鑒權，一定要遵循 x-request-url 記錄的協議，就可應對回跳導緻的用戶端 Mix Content 問題。

03、App 原生無法識别//的問題

出現浏覽器可以識别 //，但 App 原生無法識别 // 的原因很簡單，因為浏覽器本身做了适配。

當時，蘇甯服務端有一個系統，專門提供一個接口，向各個端提供圖片。做完 HTTPS 改造之後，PC 端和客戶端都沒有問題。但是第二天，很多用戶突然就不能加載圖片，原因是請求在 APP 原生情況下沒法識别 //。

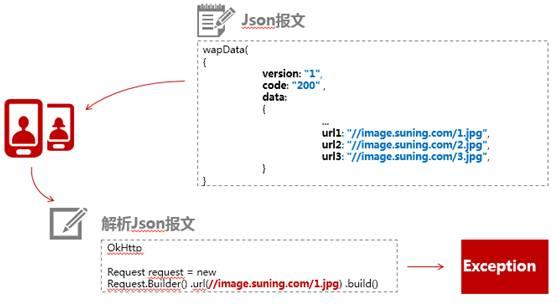

這裏的解決方法，隻能是客戶端開發人員做适配，下圖是 App 無法識别//的一個例子：





4、如何處理商用 CDN 上的證書和私鑰？

CPN 證書的處理是大多數小型互聯網企業都會遇到的問題。因為這些小企業不像阿裏、京東可自建 CDN，蘇甯也是一樣。

蘇甯的 CDN 由自建和商用兩種組成，一旦使用商用 CDN，就會面臨 HTTPS 如何過去的問題。

企業隻要将私鑰給到第三方或廠商之後，在所有廠商的 CDN 服務器都沒辦法控制。當有黑客攻擊完廠商服務器後，加密已沒任何意義，因為私鑰已經洩露。

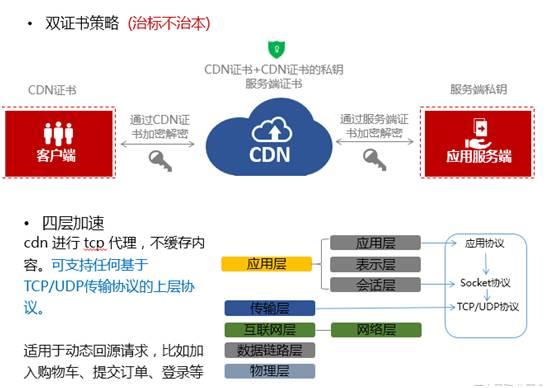

如下圖，業界比較公認的應對方式分别是：雙證書的策略、四層加速和 Keyless 解決方案。



雙證書的策略。它的思想很簡單，相當于用戶到 CDN 端，提供的是 CDN 的證書，做加解密。從 CDN 到應用服務器端用的是應用自有的證書來做加解密。
這樣的方式，可以保證應用端的密鑰不用提供給 CDN 廠商，但根本的問題還是沒有解決，那就是 CDN 廠商的證書仍然有洩露的可能。如果洩露了，用戶端還是會受到影響。
四層加速。很多 CDN 廠商都有能力提供 TCP 加速，做動态、還原和擇優等。CDN 廠商隻做四層模式和 TCP 代理，不考慮請求緩存。
這樣就沒必要将證書暴露給 CDN 廠商，這種方式适用于動态回源請求，比如加入購物車、提交訂單、登錄等。

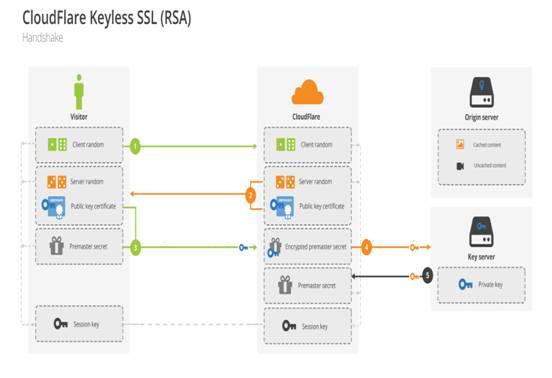

Keyless 解決方案。适用于金融，提供一台實時計算的 Key Server 。




當 CDN 要用到私鑰時，通過加密通道将必要的參數傳給 Key Server，由 Key Server 算出結果并返回即可。

05、HTTPS 測試策略

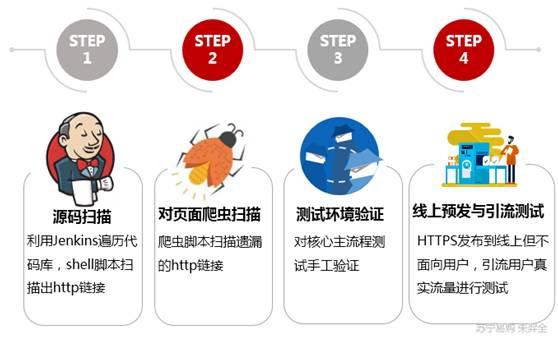

當引入一個新的協議，如何進行測試呢？主要步驟，如下圖：





源碼掃描。當開發人員完成資源替換後，利用 Jenkins 遍曆代碼庫，shell 腳本掃描出 HTTP 鏈接。
對頁面爬蟲掃描。我們會寫一些爬蟲腳本，對測試環境的鏈接進行掃描。
測試環境驗證。自動化測試固然好，但是主要核心流程還是需要手動覆蓋一遍，防止 HTTPS 對頁面加載出現未知影響。
如有些頁面是用 HTTPS 去訪問，可能這個系統還不支持 HTTPS，必須要手動驗證。
線上預發和引流測試。HTTPS 的改造版本發到線上對用戶來講是沒有影響的，因為用戶使用的還是 HTTP 流量。
可以選擇線上預發的方式，預發驗證完畢後，通過 301 的方式，将用戶的流量從 HTTP 切到 HTTPS，這個後面講灰度時還會深入講解。

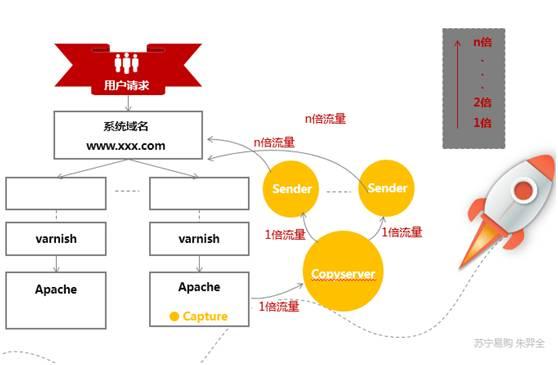

另外，我們還引入了引流測試系統：


它的思路很簡單，根據域名、用戶請求做捕獲，将所有捕獲流量放到 Copy Server 中去擴大，放大若幹倍，然後通過 Sender 再發送回到系統中。

這樣的方式，可以通過用戶的真實流量，來驗證 HTTPS 的功能性和性能影響有多大。
HTTPS 方案之性能優化篇

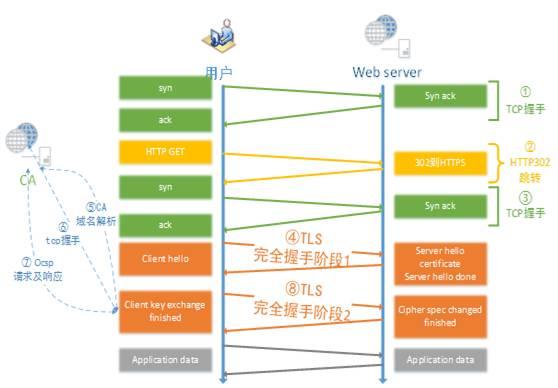

談如何優化 HTTPS 的性能之前，我們先來看看整個 TLS 握手流程，如下圖：




如圖中所示，一個握手過程最壞的情況下，要分為八個步驟：

發送 Syn 包到 Web 客戶端，收到并确認後，同時發送 SynAck 到服務器，這時還是一個 HTTP 的請求。

HTTP 轉換 HTTPS，需要做一次 302 或者 301 跳轉。

用戶再次發送 HTTPS 請求，做一次 TCP 握手。

做 TLS 完全握手第一階段，Clienthello 到 Server hello。

當證書首次到客戶端，客戶端需要走驗證流程，做 CA 域名解析。

第二次，TLS 握手。

在線證書合法性校驗的過程。

TLS 完全握手第二階段，底部灰色部分才是真正的數據通訊。

蘇甯易購的全站 HTTPS 方案在性能優化方面做了很多事情，如 HSTS、Session resume、Ocsp stapling 的合理使用，如客戶端 HTTPS 性能、HttpDNS 解決 DNS 攻擊劫持等優化。

01、HSTS 的合理使用

Web 安全協議 HSTS 的作用是強制客戶端（如浏覽器）使用 HTTPS 與服務器創建連接。

優點是減少 HTTP 做 302 跳轉的開銷。302 跳轉不僅暴露了用戶的訪問站點，也很容易被中間者劫持（降級劫持、中間人攻擊），最重要是降低了訪問速度（影響性能）。

缺點是 HSTS 在 max-age 過期時間內，在客戶端是強制 HTTPS 的，服務端無法控制。

因此，當需要降級時，HTTPS 無法及時切換到 HTTP。當然你也可以通過手動動态去配置 max-age 的值，這樣可以通過将 max-age 設置為 0 來達到降級效果。

還有 HSTS 是嚴格的 HTTPS，一旦網絡證書錯誤時，網頁将直接無法訪問（用戶無法選擇忽視）。

02、Session resume 的合理使用

當用戶端和客戶端、客戶端和服務端完成第一次 TLS 握手之後，第二次數據傳輸還需要 TLS 握手嗎？

這裏可以采用 Session 複用的方式。Session resume（會話複用），是 RFC 标準中早就定好的一個機制，HTTPS 最初發布時就已經涉及其中。

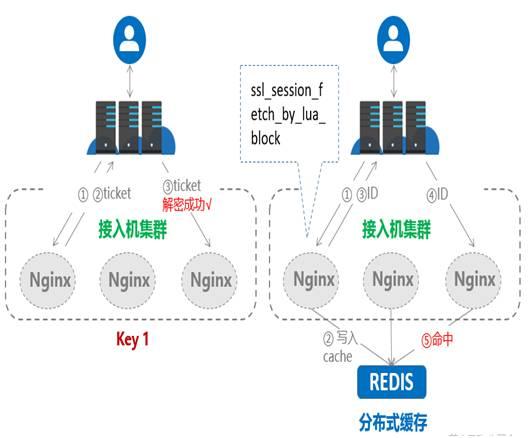

Session 複用有 Session ID 和 Session tickets 兩種方式，下圖是實現流程：






Session ID。使用 clienthello 中的 session ID 查詢服務端的 session cache，如果服務端有對應的緩存，則直接使用已有的 session 信息提前完成握手，稱為簡化握手。
Session ID 是 TLS 協議的标準字段，市面上的浏覽器全部都支持 Session ID。需要注意的是，單機多進程間共享 ssl session 對集群環境是沒有意義的。
因此，在這裏需要實現多機共享 Session ID。可以放在 redis 中，nginx 提供了專門處理 Session ID 的模塊 ssl_session_fetch_by_lua_block。
Session tickets。Session tickets 是會話 ID 的一種補充，server 将session 信息加密成 ticket 發送給浏覽器，浏覽器在後續握手請求時會發送 ticket，server 端如果能成功解密和處理 ticket，就能完成簡化握手。
顯然，session ticket 的優點是不需要服務端消耗大量資源來存儲 session 內容。但是 session ticket 隻是 TLS 協議的一個擴展特性，目前的支持率不是很廣泛，隻有 60% 左右。
還需要維護一個全局的 KEY 來加解密，需要考慮 KEY 的安全性和部署效率。
03、Ocsp stapling 的合理使用

Ocsp 全稱在線證書狀态檢查協議 (rfc6960)，用來向 CA 站點查詢證書狀态，比如證書是否被撤銷，是否已經過期等。

通常情況下，浏覽器使用 OCSP 協議發起查詢請求，CA 返回證書狀态內容，然後浏覽器接受證書是否可信的狀态。

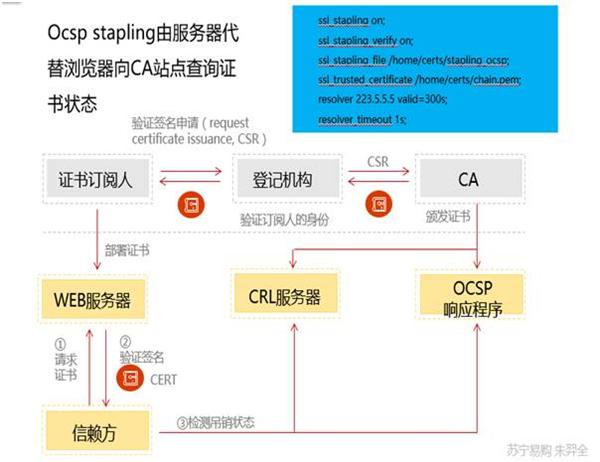

如下圖，是 Ocsp 實現流程：






這個過程非常消耗時間，因為 CA 站點有可能在國外，導緻網絡不穩定，RTT 也比較大。那有沒有辦法不直接向 CA 站點請求 OCSP 內容呢？

ocsp stapling 就能實現這個功能。ocspstapling 的原理簡單來說是服務端代替客戶端完成 CA 校驗證書的過程，節省用戶端的時間開銷。

就是當浏覽器發起 clienthello 時會攜帶一個 certificate status request 的擴展，服務端看到這個擴展後将 OCSP 內容直接返回給浏覽器，完成證書狀态檢查。

由于浏覽器不需要直接向 CA 站點查詢證書狀态，這個功能對訪問速度的提升非常明顯。

HTTPS 方案之灰度上線篇

灰度上線可遵循灰度、降級和開閉三大原則。灰度原則是指整個上線過程要按區域、版本、用戶等級來進行灰度，通過灰度收集上來的用戶數據來決定整個計劃的進行。

降級原則保證每一步的操作都是可逆可回滾的，即對擴展開放，對修改關閉，這是可複用設計的基石。

01、HTTPS 開關控制

HTTPS 開關控制方面，蘇甯主要建設內容管理、CDN、客戶端三大開關：

內容管理開關。內容管理開關的作用是保證所有運營維護的鏈接都可以被替換。

CDN 開關。每個頁面，從 HTTP 到 HTTPS 都需要做 301 跳轉，這些跳轉都配置在 CDN 中。

客戶端開關。就是移動加速 SDK 的開關。

02、上線過程中遇到的新問題

做完開關控制，在正式上線的過程中，又遇到了一些新問題如：Referrer、DNS 劫持、HTTPS 性能監控等。

Referrer

目前大部分浏覽器，在發生協議降級時默認不發送 Referrer 信息，最典型的場景就是從 HTTPS 頁面點鏈接跳到 HTTP 網站時，浏覽器并不會在請求頭中帶上 Referer 字段。當 Referrer 帶不過去，對大數據的影響非常大，因為沒辦法追溯流量來源。

針對現代的浏覽器，這個問題可以通過給頁面加上下面這個 meta 标簽來解決：



DNS 劫持

DNS 劫持是指非法破壞域名的解析過程導緻請求被解析到一個錯誤節點以達到某些惡意目的。當我們使用 HTTP時，DNS 異常可能還不會影響請求的功能性，但 HTTPS 因為非法節點沒有證書和私鑰，肯定是無法響應了。

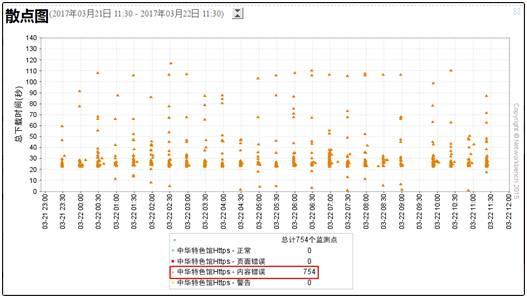

蘇甯的做法的是通過一些波測監控 DNS 的正常，如下圖，我們監測到蘇甯中華特色館在某個地區有大量 DNS 解析異常。





出現 DNS 劫持，對用戶影響很大，一旦出現一次頁面打不開，用戶就會認為這個頁面有問題，不會在進行二次訪問。

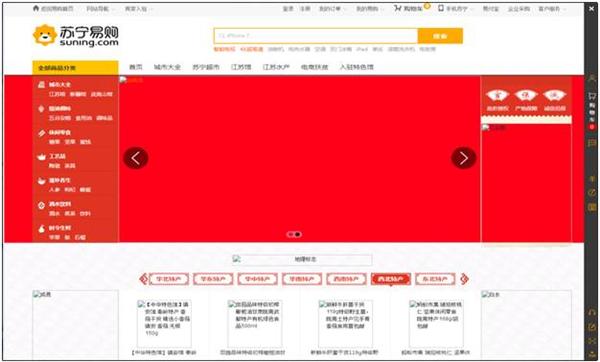

如下圖，是蘇甯易購河北地區出現的問題：




如圖中所示，頁面整個框架都在，但就是沒有圖片，最終确定是由 DNS 劫持導緻的。

這裏的應對方法就是要建立完整的風控體系，在全國各地建設波測節點，做整個請求圖片、頁面的記錄，并保存，如下圖：






當時，河北地區用戶發出請求後，TCP 沒有辦法建立連接，使用 SSL 無法握手。原因是 DNS 劫持，被映射到非法的錯誤節點上了。

應對方法還是我剛才說的降級手段，通過 IP 判斷是河北移動的用戶就對 HTTPS 進行降級成 HTTP，其他地方還繼續使用 HTTPS 策略。待當地運營商解決問題之後，再進行恢複。

HTTPS 性能監控

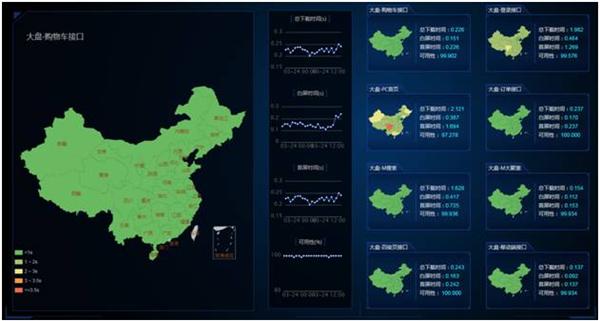

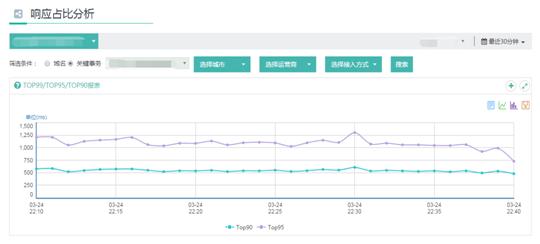

如下圖，是蘇甯易購移動端的監控頁面：





HTTPS 灰度最重要的一個是做好監控，必須要有一個監控覆蓋，要做好灰度，每一步上線時都要分析一下業務、性能、站內站外投放，CPS 等數據。

一切數據分析都正常之後，再逐步擴大區域，按 APP 的版本和用戶級别進行部署。

HTTPS 未來展望篇

這裏分享一個基于 UDP 的低時延的互聯網傳輸層協議：QUIC（Quick UDP Internet Connection）。

TCP/IP 協議族是互聯網的基礎，這個 UDP 協議由谷歌提出，其用意是替代 TCP 協議。

這兩種協議，UDP 更為輕量，錯誤校驗也要少得多，但可靠性方面要弱于 TCP。目前，針對 QUIC 協議，國外一些公司在試用階段，強調的是既保證安全，又能保證握手不會對原來的傳輸造成影響，這也許是未來的發展方向。

作者：朱羿全

來源：以上內容由編輯王雪燕根據朱羿全老師在 WOTA2017 “電商大促背後的技術挑戰”專場的演講內容整理。
